Probleem

We wilt koppelen een cluster SQL men een storage op een server toegankelijk nl iSCSI, allemaal op servers in Windows 2012 R2.

Debug

Dit platform vereist 3 servers :

  • 2 Windows 2012R2 Men SQL 2014 Men 5 poorten Ethernen (Dit aantal kan worden verlaagd volgens de behoeften ) : ServSQL 01 en ServSQL 02
  • 1 Windows 2012R2 in opslagserver men 9 poorten Ethernet (Dit aantal kan worden verlaagd volgens de behoeften ) ServStor 01


Oplossing

In vereisten, installeren Windows 2012 R2 op de 3 servers en het bijgewerkt. de twee servers SQL moeten zich in hetzelfde domein.

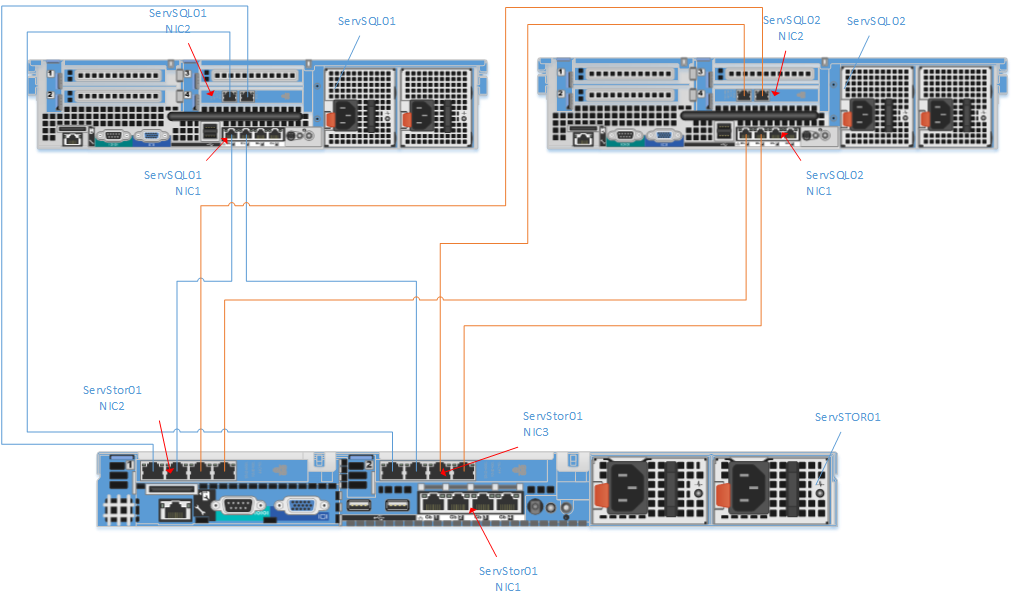

Diagram netwerk "vereenvoudigde " platform (De switchs zijn niet aanwezig op monitor die is aangesloten op wat ) :

Schema reseau simple.PNG

ServStor Server configuratie 01

Op deze server hebben wij 9 poort netwerken gebruikt. 1 gewijd aan het management. 2 x 4 gewijd havens aan de iSCSI.

NIC1, NIC2 et NIC3 komen overeen met de drie huidige netwerken kaarten, elk met 4 poorten gigabits. (Zie diagram om te identificeren van de verbindingen )

Voor het netwerk iSCSI, wij zullen gebruiken een IP en 192.168.0.0/24 Hier de IP geconfigureerd op de server ServStor 01 :

NIC1 port 1 : Votre IP de votre serveur
NIC1 port 2 : Non utilisé
NIC1 port 3 : Non utilisé
NIC1 port 4 : Non utilisé

NIC2 Port 1 : 192.168.0.11
NIC2 Port 2 : 192.168.0.12
NIC2 Port 3 : 192.168.0.13
NIC2 Port 4 : 192.168.0.14

NIC3 Port 1 : 192.168.0.15
NIC3 Port 2 : 192.168.0.16
NIC3 Port 3 : 192.168.0.17
NIC3 Port 4 : 192.168.0.18

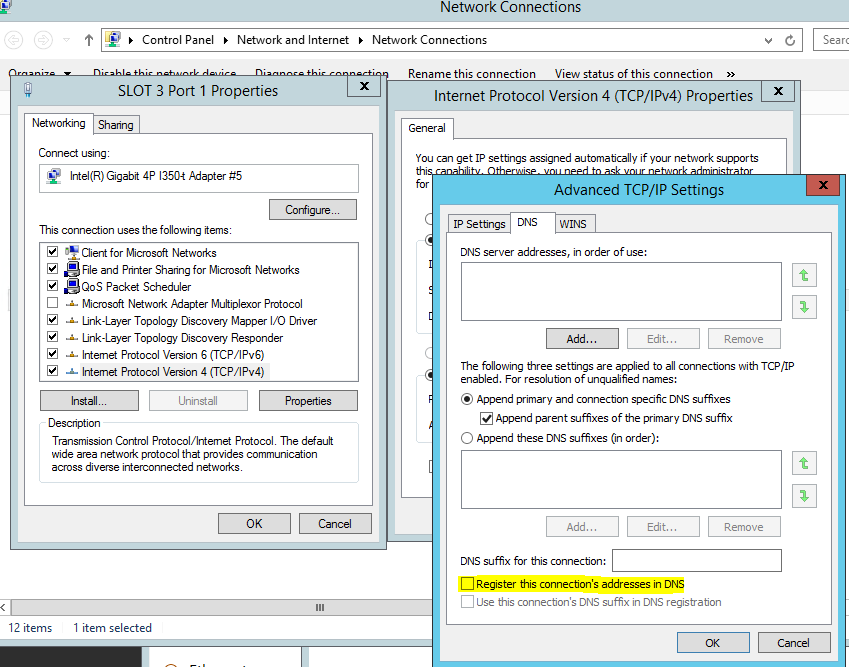

Voor alle kaarten in 192.168.0.x zal in het tabblad Geavanceerde instellingen DNS, en unchecks op de doos "Register this connection's addresses in DNS"

Register dns.PNG

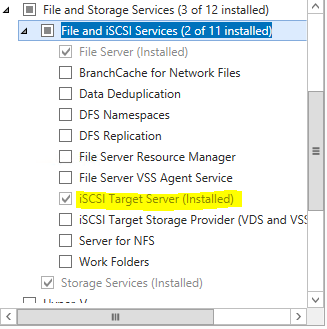

Op de server ServStor 01, het installeert de functie iSCSI Target Server

Roles servstor01.PNG

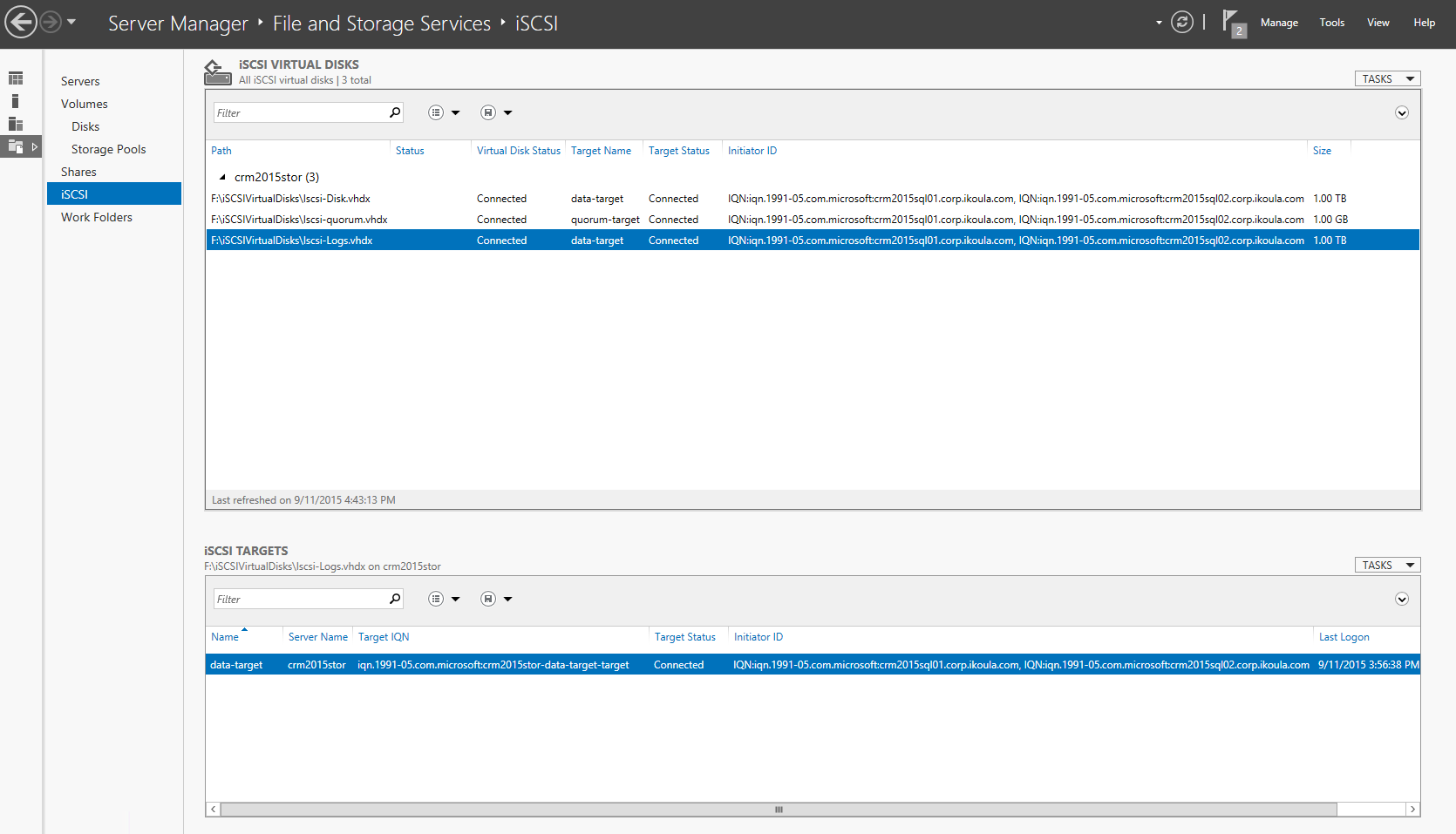

In de Server Manager, zullen we het creëren van schijven iSCSI (wie aan het einde van de VHDx zijn ) en de Target iSCSI dat gaan ze met :

ISCSI servstor01.PNG

Het daarom :

  • task / New iSCSI virtual disk
  • Selecteer het volume
  • Het geeft het een naam (een ziet haar toekomstige pad naar beneden )
  • Kies de gewenste grootte in "Fixed Size" (Laat "Clear the virtual disk on allocation")
  • Een kiest "New iSCSI Target"
  • We geven een naam aan dit "iSCSI Target"
  • Klik op ADD gedeeltelijk "access Servers"
  • Bij de keuze van de methode van identificatie van de initiatiefnemer, soldarity bodem door IP en zet een IPHet zal het later wijzigen.
  • Laat CHAP et Reverse CHAP ongecontroleerde
  • We eindigen door "Create" Vervolgens "close" Eenmaal voltooid

Van het, u hebt een gedeelde schijf nl iSCSI. De bewerking zo vaak als nodig herhalen. In ons geval maken we 3 schijven :

  • 1 voor databases
  • 1 voor de logboeken
  • 1 voor de quorum (1GB volstaat )

Configuratie iSCSI servers ServSQL 01 et 02

In dit deel zullen we de twee servers laten verbinden SQL naar de server van storage door koppelingen iSCSI. We gebruiken de MPIO om te kunnen gebruiken onze 4 Verwijzigingen voor netwerken en het delen van de belasting.

Configuratie IP servers :

NIC1 et NIC2 komen overeen met de twee netwerkadapters op servers. NIC1 bezit 4 poorten, NIC2 een 2. Hier is de configuratie :

ServSQL01 :

NIC1 port 1 : 192.168.0.22
NIC1 port 2 : 192.168.0.26
NIC1 port 3 : IP du serveur
NIC1 port 4 : non utilisé

NIC2 port 1 : 192.168.0.25
NIC2 port 2 : 192.168.0.21

ServSQL02 :

NIC1 port 1 : 192.168.0.24
NIC1 port 2 : 192.168.0.28
NIC1 port 3 : IP du serveur
NIC1 port 4 : non utilisé

NIC2 port 1 : 192.168.0.27
NIC2 port 2 : 192.168.0.23

Voor alle kaarten in 192.168.0.x zal in het tabblad Geavanceerde instellingen DNS, en unchecks op de doos "Register this connection's addresses in DNS"

Register dns.PNG

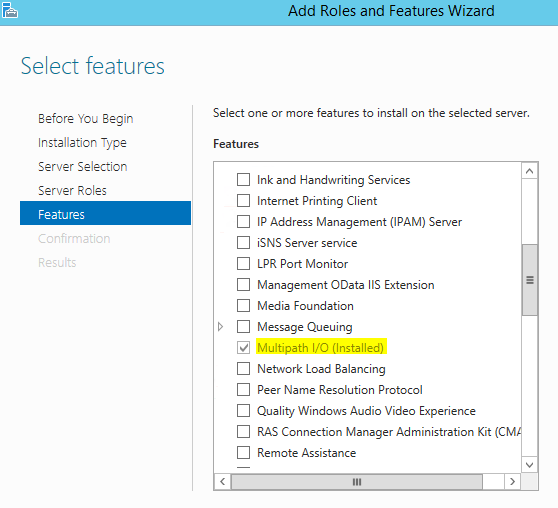

  • Op beide servers, installeren de functie "Multipath I/O".

Feature mpio.PNG

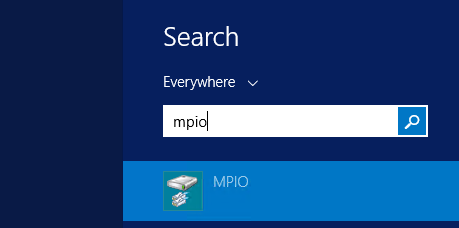

  • Eenmaal geïnstalleerd in de interface metro de 2012R2 (begon zo Klik ) Typ gewoon "MPIO" en klik op het resultaat :


  • In het tabblad "Discover Multipaths" op coche "Add Support for iSCSI devices" vervolgens tikken voort ADD. Het stelt voor om opnieuw op te starten, wordt gedaan.
  • Zodra opnieuw begonnen, het nieuw leven wordt ingeblazen MPIO, en dit zorgt ervoor dat "MSFT 2005iSCSIBusType_ 0x9" is aanwezig in de "hardware-id apparaat ".
  • Het vervolgens lanceert "iSCSIinitiator " op beide servers SQL
  • Een gaat op het tabblad "Configuratie " en het haalt de "Initiator Name" (het formulier "iqn.1991-05.com.microsoft:ServSQL01.domain.tld")
  • Het rendement op de server ServSTOR 01
  • In Server Manager, "Bestand en storage Diensten ", "iSCSI", klik met de rechtermuisknop op de Target om te gaan aan de bijbehorende eigenschappen en vervolgens in initiators
  • Tikken voort ADD
  • Op coche "Enter a value for the selected type"
  • Een type ingesteld "IQN" en wij zetten het adres gevonden eerder op de server SQL.
  • U klikt op OK, herhaalt u de bewerking toe te voegen de "IQN" van de twee SQL op alle de Targets
  • Verwijderen de IP Het was eerder hier zetten.
  • Eenmaal gevalideerd, het rendement op onze servers SQL, altijd in de iSCSI initiator, we gaan in het tabblad "Targets" en het maakt verbinding met de server vanaf storage.
  • We gaan in het tabblad "Favorite Targets", is op zal de Target zichtbaar dan men remove.
  • Deze eigenschap retourneert het tabblad "Targets" dan gaan we op Eigenschappen voor tot Target
  • De switching uit de huidige sessie, en vervolgens tikken voort Add Session. Op coche enable Multipath, tikken voort advanced. Een kiest "Microsoft iSCSI initiator" in "local adapter". Nl initiator IP het kiest de eerste IP iSCSI du serveur SQL. Nl Target portal IP het kiest de eerste IP iSCSI Server van storage. Het valideert 2 tijden. Herhaal de procedure voor elke netwerkadapter in het voorbijgaan aan de ip Daarom volgt.

Uiteindelijk moet de IPs aan dit formulier gerelateerde :

Initiator IP Target Portal IP Op le serveur
192.168.0.21 192.168.0.11 ServSQL01
192.168.0.22 192.168.0.12 ServSQL01
192.168.0.23 192.168.0.13 ServSQL02
192.168.0.24 192.168.0.14 ServSQL02
192.168.0.25 192.168.0.15 ServSQL01
192.168.0.26 192.168.0.16 ServSQL01
192.168.0.27 192.168.0.17 ServSQL02
192.168.0.28 192.168.0.18 ServSQL02
  • Het resultaat "Favorite Targets" en je kijkt naar de details van deze. We controleren dat er goede betrekkingen met IP in de voorgaande tabel.

Configuratie van Failover servers ServSQL 01 et 02

We beginnen door te installeren de feature Failover clusterING op de 2 servers SQL.

Gedurende deze tijd kun je de disk management (Klik met de rechtermuisknop op het menu Windows, "disk management"). Hiervandaan gaan we schijven in "online" en het initialiseert (GPT). Ook de partities gemaakt en formaten.


Het vervolgens lanceert "Failover cluster Manager" en het wees Validate Configuration om te controleren dat alles ok is. Sommige waarschuwingen kunnen op netwerkniveau aanwezig zijn. Is dan "Create cluster" :

  • U de naam van de twee servers SQL
  • U de naam van cluster, in ons voorbeeld zullen we nemen clusterSQL01
  • Het zet de cluster-IP
  • Laat "Add all eligible storage to the cluster" gecontroleerd
  • Het valideert

U moet nu configureren de quorum. Om dit te doen, klik u op de naam van clusteren vervolgens "more actions" et "configure cluster quorum settings".

  • Geweest next
  • Select the quorum witness
  • Configure a disk witness
  • We controleren de overeenkomstige schijf naar de quorum
  • geweest next Vervolgens finish.
  • De andere twee schijven, het wees "add to clustershared volume" (In "disks", selecteert het schijven in vragen om )

We krijgen de schijf een logs volume 1 en de disc een BDD volume 2 in ons geval.


We hebben nu een cluster geconfigureerd.

Installatie van SQL 2014 en cluster

We beginnen door ServSQL01

  • Het installeert de functie .net 3.5

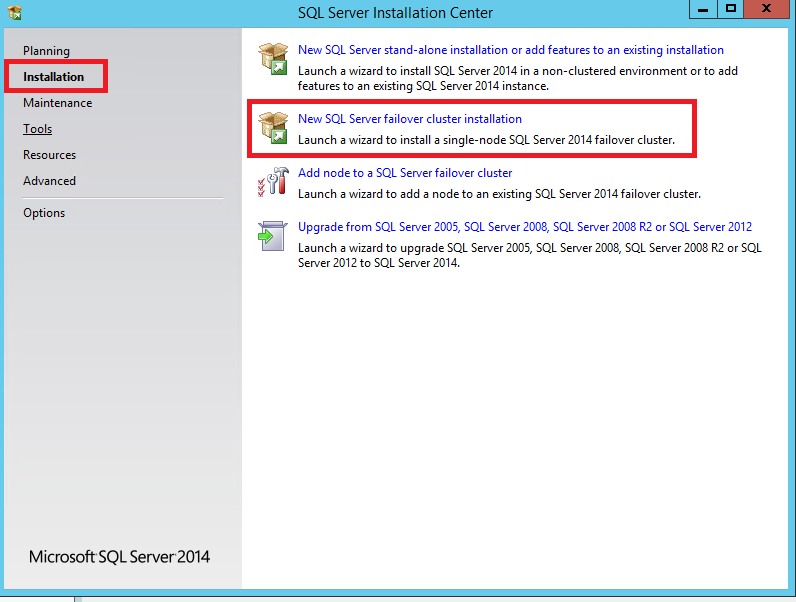

  • We beginnen met de installatie, kies "New SQL Server Failover cluster installation"

Install SQL1.PNG

  • De keuze van functies, in ons geval (toekomstig gebruik met CRM 2015) Laten we eens kijken Database Engine Services, SQL Server Replication, Full-Text and Semantic Extractions for Search, reporting services-native, management Tools basic / complete
  • Kies de naam van een netwerk voor de SQL. In ons geval zullen we gebruiken SQLServ
  • Sur cluster Disk Selection U kunt kiezen die u wilt gebruiken. In ons geval, we nemen de cluster Disk 1 et 3 (le 2 wordt de quorum, le 1 et 2 volumes wordt databases et logs)
  • Het kiest de ip du failover SQL
  • We kiezen de accounts en wachtwoorden voor services (in ons geval hebben we speciale services-accounts )
  • Gedeeltelijk "Database engine Configuration" in ons geval gebruiken we de Mixed mode. Klik op toevoegen ook de huidige gebruiker.
  • Altijd in het zelfde deel in het tabblad Data Directories, u de databaserecords (Daarom hebben wij besloten onze volumes in iSCSI)
  • Voor de reporting Services een zet "Install & configure"
  • Het lanceert het Setup


Als u de volgende tijdens de installatie foutbericht :

The following error has occurred:

Updating permission setting for folder 'C:\clusterstorage\Volume2' failed. The folder permission setting were supposed to be set to 'D:P(A;OICI;FA;;;BA)(A;OICI;FA;;;SY)(A;OICI;FA;;;CO)(A;OICI;FA;;;S-1-5-80-3880718306-3832830129-1677859214-2598158968-1052248003)'.

Click 'Retry' to retry the failed action, or click 'Cancel' to cancel this action and continue setup.

For help, click: http://go.microsoft.com/fwlink?LinkID=20476&ProdName=Microsoft%20<span class="notranslate">SQL</span>%20Server&EvtSrc=setup.rll&EvtID=50000&ProdVer=12.0.2000.8&EvtType=0x0ADF5303%25400xBB814387

Je moet gaan in het volume betrokken met Explorer windowshet weergeven van de verborgen bestanden en beveiligde systeembestanden en de rechten voor de map wijzigen system volume information.

Zodra de interventie wordt gebeëindigd, gaan we naar ServSQL02.

  • Installeren van de .net framework 3.5

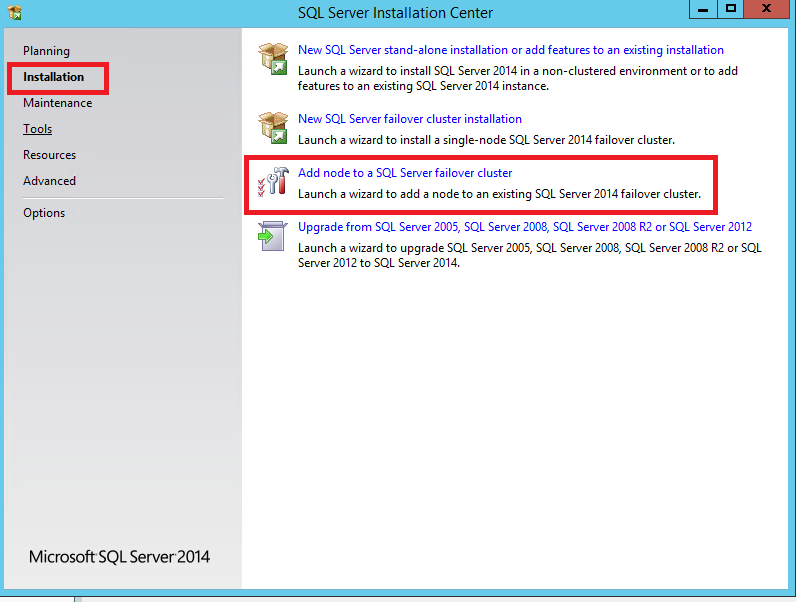

  • Het lanceert de Setup met "Add a node to a SQL Server Failover cluster"

Install SQL2.PNG

  • Het volgt de stappen, meest wordt vooraf ingevulde
  • Het overgetypt wachtwoorden indien nodig.
  • Het lanceert het Setup


Zodra de installatie voltooid is, hebt u uw SQL 2014 en failover Met storage ingelogd iSCSI op een Windows 2012 R2. Kunt u verbeteringen, als een link tussen de 2 servers voor de heartbeat voor bijvoorbeeld, maar het is optioneel.
